Leichte Schiebeschelle

Produktbeschreibung

Die Schiebeschelle in leichter Bauart ist eine vielseitige und robuste Komponente für den Einsatz im kommunalen Bereich, insbesondere in der Straßenbeschilderung. Diese Schelle ist in verschiedenen Durchmessern und Längen erhältlich, wodurch sie sich flexibel an unterschiedliche Anforderungen anpassen lässt.

Technische Spezifikationen

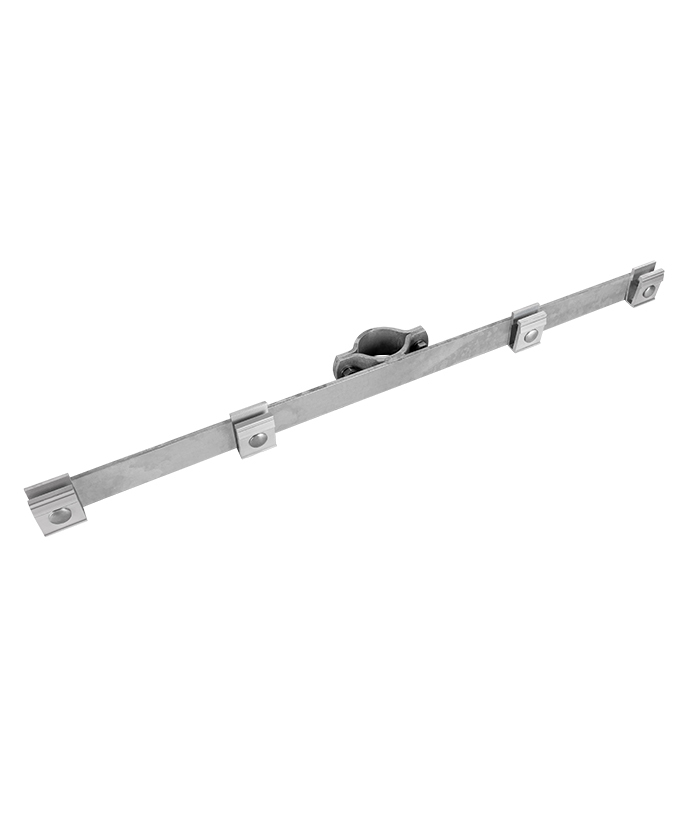

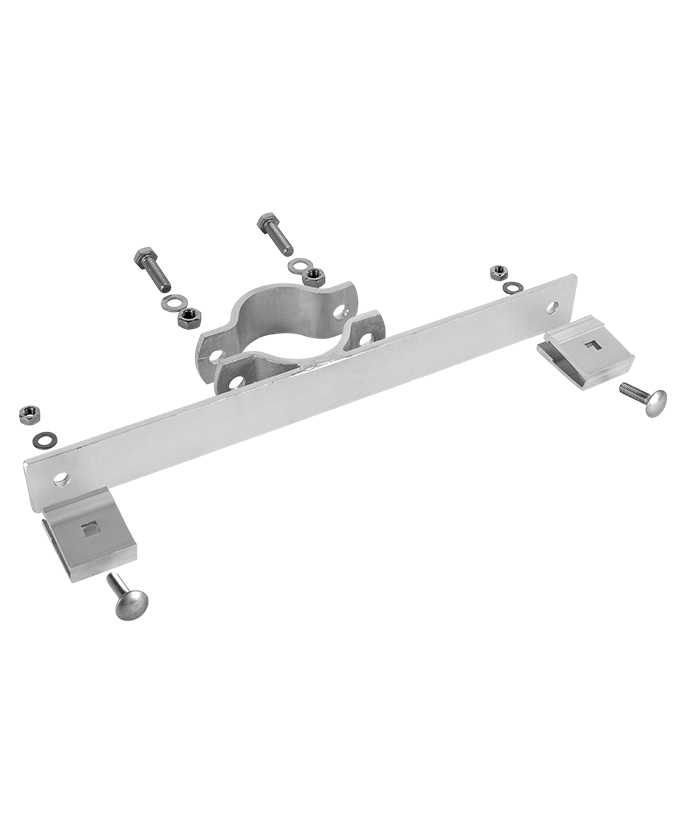

Die Schiebeschelle besteht aus hochwertigem Flachstahl 40 x 5 mm und ist mit Klemmklötzen und Flachrundschrauben mit Vierkantansatz ausgestattet. Diese Konstruktion gewährleistet eine hohe Stabilität und Langlebigkeit, selbst unter anspruchsvollen Bedingungen.

• Material: Flachstahl 40 x 5 mm

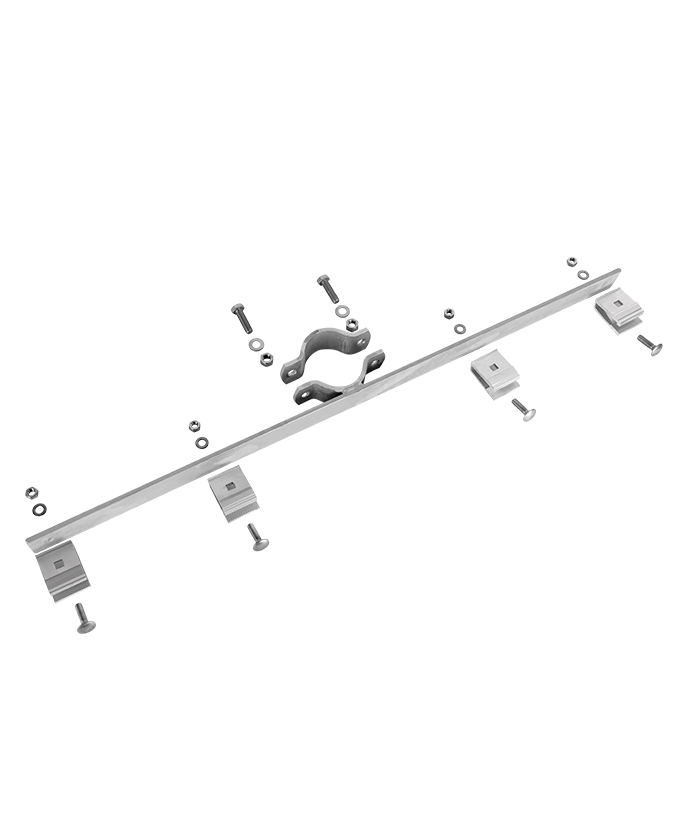

• Klemmung: Mit Klemmklötzen und Flachrundschraube mit Vierkantansatz M8 x 30, A2-70 DIN 603 (Gewinde bis zum Kopf)
• Verwendete Muttern: Sechskantmutter M8, A2-70, ISO 4032
• Unterlegscheiben: Form A für M8, A2-70, ISO 7089
• Maximale Schildbreite: 1500 mm

Verfügbare Durchmesser und Zubehör

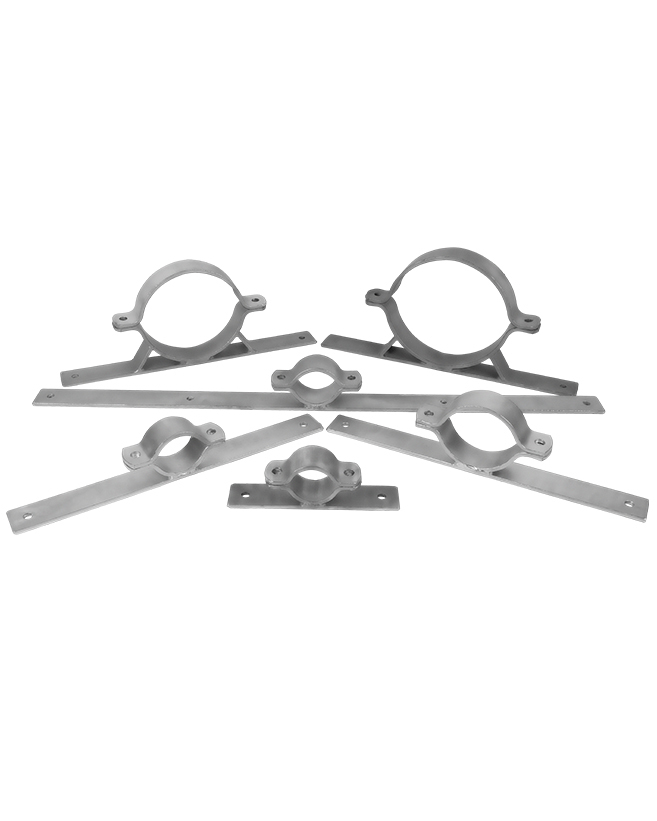

Die Schiebeschelle ist in mehreren Durchmessern erhältlich, die jeweils mit spezifischen Schrauben, Muttern und Unterlegscheiben geliefert werden. Dies gewährleistet eine sichere und stabile Befestigung, unabhängig vom Einsatzgebiet.

• Ø 48 mm:

  • 2 Sechskantschrauben M10 x 35, A2-70, ISO 4017
  • 2 Sechskantmuttern M10, A2-70, ISO 10511
  • 4 Unterlegscheiben Form A für M10, A2-70, ISO 7089

• Ø 60 mm:

  • 2 Sechskantschrauben M10 x 40, A2-70, ISO 4017
  • 4 Sechskantmuttern M10, A2-70, ISO 4032
  • 4 Unterlegscheiben Form A für M10, A2-70, ISO 7089

• Ø 76 - 219 mm:

  • 2 Sechskantschrauben M10 x 50, A2-70, ISO 4017
  • 4 Sechskantmuttern M10, A2-70, ISO 4032
  • 4 Unterlegscheiben Form A für M10, A2-70, ISO 7089

Variationen in der Steglänge

Die Schiebeschellen sind in unterschiedlichen Steglängen erhältlich, um eine optimale Anpassung an verschiedene Schildergrößen zu ermöglichen:

• 200 mm Steglänge: Lieferung mit 2 Klemmklötzen
• 400 mm Steglänge: Lieferung mit 2 Klemmklötzen
• 800 mm Steglänge: Lieferung mit 4 Klemmklötzen
